機械各項機能及規格:

單位: MM

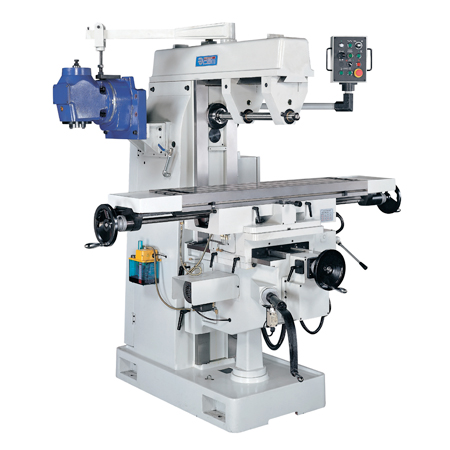

PBM-HU300



工作台

尺寸 (x)

1270x300



T型槽 (xx)

16x3x80



旋轉 (左右)

45o



行程

左右x前後x上下-手動

930x390x450



左右x前後x上下-自動

920x370x450



進給速度

左右     / 每分

18-320(6) (50 HZ)

22-384(6) (60 HZ)



左右快移 / 每分

1040 (50 HZ)

1250 (60 HZ)



前後     / 每分

50-2200 (50/60 HZ)



上下快移 / 每分

360 (50 HZ)

430 (60 HZ)



立主軸

主軸錐度

N.S.T 40



段速

9



轉速RPM

45-1100 (50 HZ)

55-1320 (60 HZ)



傾斜角度(左右)

45o (R&L)



主軸端面至工作台面距離

0-390



橫主軸

主軸錐度

N.S.T 40



轉速RPM

60-1440 (50 HZ)

75-1730 (60 HZ)



段速

9



主軸中心至伸出臂底面距離

175



主軸中心至工作台面距離

0-450



電動機

橫主軸用

5HP – 4P



工作台進給用(左右)

3/4 HP – 4P



工作台進給用(前後)

1/2 HP – 4P – 1/5



工作台快移用(上下)

1/4 HP– 4P



切削液用

1/8HP– 2P



機械尺寸

尺寸 (xx)

2150x1750x2090



淨重 () (KGS)

2550



*本公司基於研究改進之必要,因此保有局部修改規格尺寸之權利。





標準附件



特殊裝置

1.工具及工具箱

1.工作台熱處理

2.冷卻系統

2.光學尺

3. X軸導螺桿齒輪箱進給

3.工作燈

4. Y軸滾珠螺桿變頻馬達驅動系統

4.分度盤

5.床台上下馬達



6.滑道面自動潤滑泵浦



7.立銑強力吊頭



8.橫銑刀桿及刀桿座



9.工作台左右旋轉45
